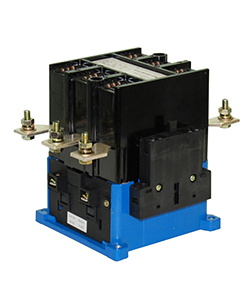

Контактор ПМ12-160100

ПМ12-160100 У3 Контакторы ПМ12-160100 предназначены преимущественно для дистанционного пуска непосредственным подключением к сети, остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Контакторы применяются в основном в стационарных установках в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением до 660 В частотой 50 и 60 Гц максимальной мощностью до 75 кВт при напряжении 380В, 90 кВт при напряжении 500В, 110 кВт при напряжении 660В.

Климатическое исполнение и категория размещения пускателей: УХЛ4, УЗ для поставок внутри страны и на экспорт в страны с умеренным климатом, ТЗ, О4 для поставок на экспорт в страны с тропическим климатом.

Номинальный ток контактов главной цепи - 160А;

Номинальный ток контактов вспомогательной цепи - 10А;

Номинальное напряжение включающей катушки, В:

Механическая износостойкость при допустимой частоте, 2400 включений в час, должна соответствовать:

Коммутационная износостойкость при допустимой частоте, 600 включений в час, должна соответствовать:

Принципиальная схема контактора:

Схема ПМ12-160100 У3

Степень защиты - IP00;

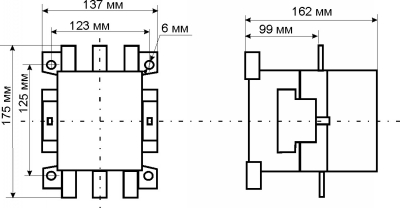

Габаритные размеры:

Габаритные размеры ПМ12-160100 У3

Масса контактора - 3,96 кг.
